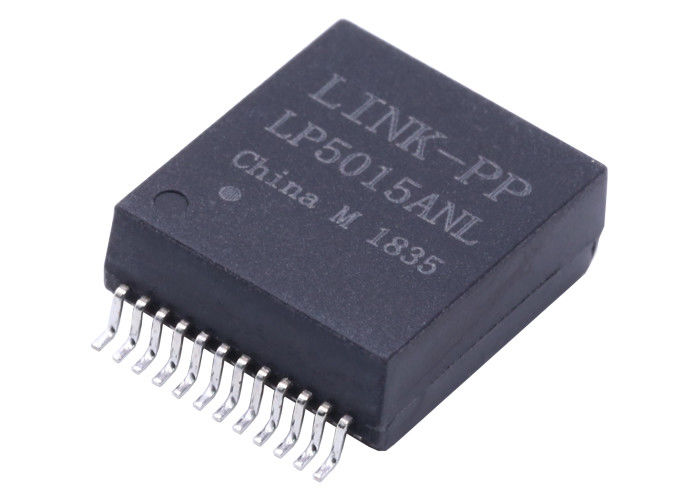

O transformador LP5015ANL do Ethernet do gigabit de H5009FNL escolhe o porto 10/100/1000Mbps

Detalhes do produto

Lugar de origem: Guangdong, China

Marca: LINK-PP

Certificação: UL,RoHS,Reach,ISO

Número do modelo: H5009FNL

Termos do pagamento & do transporte

Quantidade de ordem mínima: 400/2000/10K/25K

Preço: $0.06-$3.2

Detalhes da embalagem: T&R

Tempo de entrega: Conservado em estoque

Termos de pagamento: TT, dias NET30/60/90

Habilidade da fonte: 3KK/Month

Obtenha o melhor preço
Destaque:

Transformador do isolamento do Ethernet

,

Transformador discreto do Lan

Especificação:
H5009FNL
Parte não:
LP5015ANL
Família:
transformador do Ethernet do gigabit
Montagem:
SMD
Pinos:
24 pinos
amostras:
Disponível livre
Disponibili de Archivi:
PDF/3D/ISG/Stp/Step/Datasheet
Especificação:
H5009FNL
Parte não:
LP5015ANL
Família:
transformador do Ethernet do gigabit
Montagem:
SMD
Pinos:
24 pinos
amostras:
Disponível livre
Disponibili de Archivi:
PDF/3D/ISG/Stp/Step/Datasheet
O transformador LP5015ANL do Ethernet do gigabit de H5009FNL escolhe o porto 10/100/1000Mbps
O transformador LP5015ANL de H5009FNL Gigabit Ethernet escolhe o porto 10/100/1000Mbps



  • Filtro de LINK-PP LP5015ANL 10/100/1000Base-T magnético
  • Transformador transversal do pulso de H5009FNL
  • Módulo do transformador do porto da conexão do transformador de Gigabit Ethernet único
  • montagem 24Pins de superfície



Único porto, 1000 módulos do transformador dos ethernet de BASE-T, SMD, Rohs
Número da peça de LINK-PP LP5015ANL
Velocidade 1000BASE-T
Número de portos ÚNICO
Aplicação - LAN ETHERNET (não ponto de entrada)
Pacote SMD
Temperatura - 40 + a 85
AutomDX SIM
Comentário MESMOS QUE A VERSÃO DOS NL
Configuração RX T, C, S
Configuração TX T, C, S
Construção QUADRO ABERTO
Núcleos pelo porto 8
Altura do pacote (polegadas) 0,225
Altura do pacote (milímetro) 5,72
Comprimento do pacote (polegadas) 0,740
Comprimento do pacote (milímetro) 18,80
Largura do pacote (polegadas) 0,537
Largura do pacote (milímetro) 13,64
Relação RX das voltas 1CT: 1CT
Relação TX das voltas 1CT: 1CT



O transformador LP5015ANL do Ethernet do gigabit de H5009FNL escolhe o porto 10/100/1000Mbps 0 Especificação elétrica @25℃
1.OCL (100KHz, 0.1Vrms, 8mA): 350uH
relação 2.Turns: 1CT: 1CT
perda 3.Insertion:
1-100MHz: - 1.0dB máximo
perda 4.Return (minuto do DB):
1-40MHz: - 18 60MHz: - 14
80MHz: - 12 100MHz: - 10
5.Crosstalk (minuto do DB):
30MHz: - 43 60MHz: - 37
100MHz: - 33
6.CMR: 0.1-100MHz: - tipo 40dB
tensão 7.Isolation: 1500Vrms
temperatura 8.Operating: -40℃~+85℃.

 O transformador LP5015ANL do Ethernet do gigabit de H5009FNL escolhe o porto 10/100/1000Mbps 1
