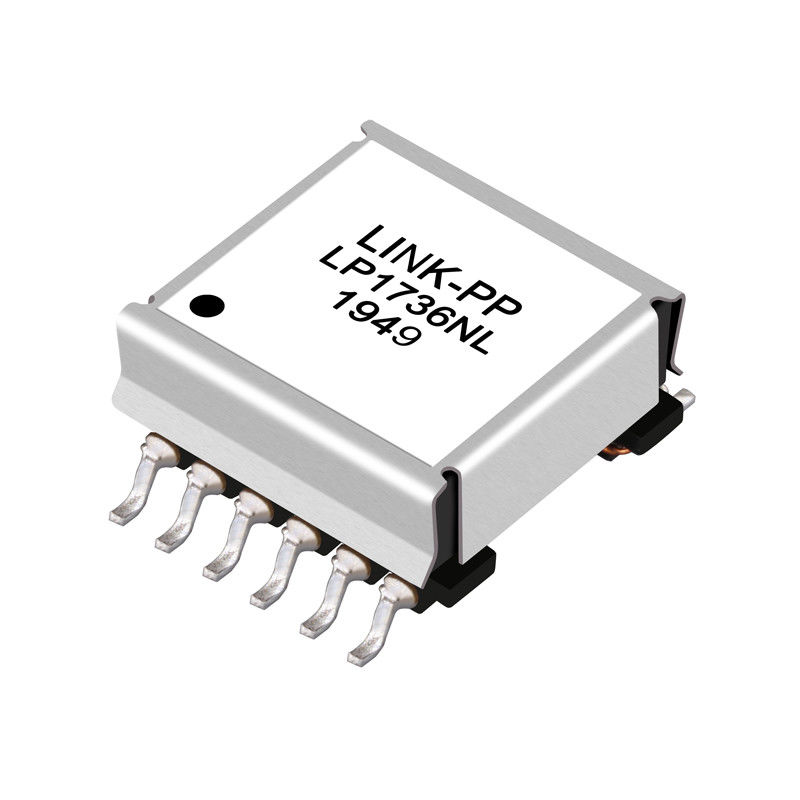

O transformador SMT de alta frequência 12 do Flyback de PA1736NL fixa a altura máxima de 11.4mm

Transformadores sem fôlego SMT 12Pins do fio de alta frequência do transformador do Flyback de PA1736NL

Notas:

Transformadores sem fôlego do fio de alta frequência

• Escala de poder: até 95W
• Altura: 11.4mm máximo
• Pegada: 29.2mm x 21.8mm máximos
• Toplogy: Envie e Flyback

1. A temperatura do componente (ambiental mais a elevação da temperatura) deve estar dentro do
variação da temperatura de funcionamento indicada.
2. Os transformadores e os indutores acima foram testados e aprovados pelo poder do pulso
Os sócios de IC e são situados na documentação apropriada da placa da folha de dados ou de avaliação
nestas empresas. Para determinar que IC e IC partners são combinados com o acima
As números da peça do pulso satisfazem consultam a referência de IC no Web site do pulso.
3. Para aplicações da topologia do flyback, é necessário assegurar-se de que o transformador não
sature na aplicação. A densidade de fluxo máxima (Bpk) deve permanecer abaixo de 2700Gauss.
Para calcular a densidade máxima, use a seguinte fórmula:
Bpk (gauss) = K1_Factor * Ipk (a)
4. Em aplicações altas de volt-segundo, é importante calcular a perda do núcleo do transformador.
A perda aproximada do núcleo do transformador pode ser calculada como:
CoreLoss (W) = 1.32E-13 * (Freq_kHz) * (ΔB_Gauss)
onde ΔB pode ser calculado como:
Para a topologia do Flyback: ΔB = K1_Factor * (a)
Para a topologia dianteira: ΔB = K1_Factor * volt-µsec

5. O empacotamento opcional da fita & do carretel pode ser pedido adicionando um sufixo de “T” à peça
número (isto é PA0273NL se transforma PA0273NLT). O pulso cumpre com a fita do padrão do setor
e especificação EIA481 do carretel. A fita e o carretel para este produto têm uma largura (W=44mm),
lance (Po=32mm) uma profundidade (Ko=11.78mm).
6. Os “NL” suffix indicam uma número da peça RoHS-complacente. As peças suffixed Não-NL são
não necessariamente RoHS complacente, mas é eletricamente e mecanicamente equivalente aos NL
versões. Se uma número da peça não tem os “NL” suffix, mas uma versão complacente de RoHS
é exigido, contactam por favor o pulso para a disponibilidade.
