Casa > produtos > Transformadores magnéticos discretos > Transformador Toroidal discreto do isolamento do lan de SMT para os trabalhos em rede 11FB-17NL da placa PC

Transformador Toroidal discreto do isolamento do lan de SMT para os trabalhos em rede 11FB-17NL da placa PC

Detalhes do produto

Lugar de origem: Guangdong, China

Marca: LINK-PP

Certificação: UL,RoHS,Reach,ISO

Número do modelo: 11FB-17NL

Termos do pagamento & do transporte

Quantidade de ordem mínima: 400/2000/10K/25K

Preço: $0.06-$3.2

Detalhes da embalagem: T&R

Tempo de entrega: Conservado em estoque

Termos de pagamento: TT, dias NET30/60/90

Habilidade da fonte: 3KK/Month

Obtenha o melhor preço
Destaque:

Magnetics 10/100Base-T

,

Transformador do Magnetics do gigabit

número da peça:
11FB-17NL
pino a fixar:
LP9016ANL
Velocidade:
10/100M
Núcleos:
4
temperatura:
0 A +70℃
Número de portos:
Único
número da peça:
11FB-17NL
pino a fixar:
LP9016ANL
Velocidade:
10/100M
Núcleos:
4
temperatura:
0 A +70℃
Número de portos:
Único

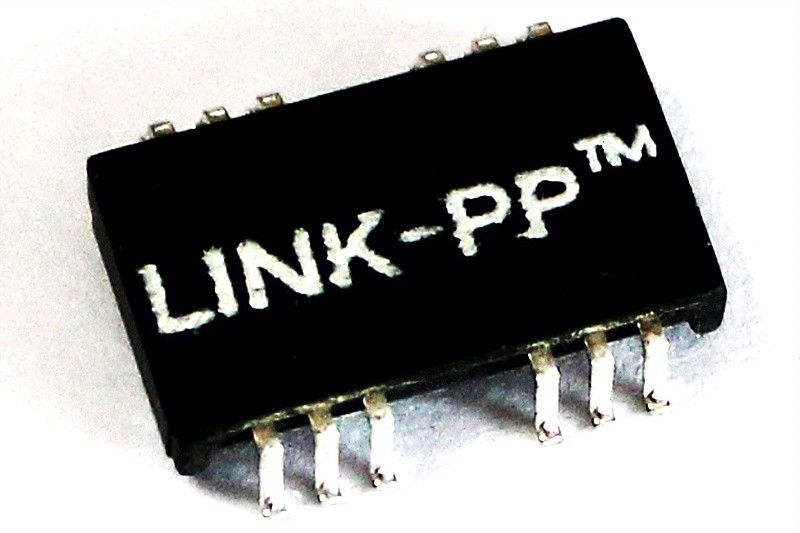

Transformador Toroidal discreto do isolamento do lan de SMT para os trabalhos em rede 11FB-17NL da placa PC
Transformador Toroidal discreto do isolamento do lan de SMT para os trabalhos em rede 11FB-17NL da placa PC

Detalhes rápidos

1. Número da bobina: Autotransformador

2. Tensão do isolamento: 1500Vrms

3.Type: SMT

4. Estrutura da bobina: Toroidal


10/100 de transformador do pulso dos ethernet dos portos da base-t único para o cubo, placa PC 11FB-17NL


Descrição:
Módulos 11FB-17NL de 10/100 de transformador do porto da base-T únicos

10/100 de base - módulos do transformador do isolamento do porto da montagem da superfície de T únicos, SMD, Rohs
Número da peça de LINK-PP LP9016ANL
Número da peça de YDS HS9016XC/11FB-17/11FB-17NL
Velocidade 10/100 de BASE-T
Número de portos ÚNICO
Aplicação - LAN ETHERNET (NÃO ponto de entrada)
Pacote SMD
Temperatura 0 A +70℃
AutomDX SIM
Comentário MESMOS QUE A VERSÃO DOS NL
Configuração RX T, C, S
Configuração TX T, C, S
Construção QUADRO ABERTO
Núcleos pelo porto 4
Número de portos ÚNICO
Altura do pacote (polegadas) 0,244
Altura do pacote (milímetro) 6,20
Comprimento do pacote (polegadas) 0,500
Comprimento do pacote (milímetro) 12,70
Largura do pacote (polegadas) 0,281
Largura do pacote (milímetro) 7,15
Relação RX das voltas 1CT: 1CT
Relação TX das voltas 1CT: 1CT



Especificações elétricas (25):

1. Voltas Ratio50KHz, 0.5V

    Lado da microplaqueta: Linha side=1CT: 1CT+_2%

2. Indutância (Ls) 100KHz, 0.1V, polarização da C.C. 12mA:

    Lado da microplaqueta: minuto 350uH

3. Inserção Loss1-100MHz: -1.4dB máximo

4. Loss1-30MHz do retorno: Minuto de -16dB

            40MHz: Minuto de -14.4dB

            50MHz: Minuto de -13.1dB

            60-80MHz: Minuto de -12dB

            100MHz: Minuto de -10dB

5. Diferencial à rejeção de modo comum:

            30MHz: Minuto de -45dB

            60MHz: Minuto de -40dB

            100MHz: Minuto de -35dB

6. Crosstalk30MHz: Minuto de -40dB

             60MHz: Minuto de -35dB

             100MHz: Minuto de -30dB

7. Olá!-potenciômetro: 1500Vrms, 0.5mA, 1Sec

    Lado da microplaqueta à linha lado



Aplicações:



Usado para equipamentos dos trabalhos em rede e de comunicação tais como o CUBO, placa PC, interruptor, router, PC Mainboard, ASAO, PDH, telefone do IP, modem de xDSL



Vantagens competitivas:


16 anos de experiência da produção,

pessoal 2600,

teste de 100%

Prazo de entrega flexível
