Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: 749013010
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Especificação: |
749013010 |
Número da peça: |

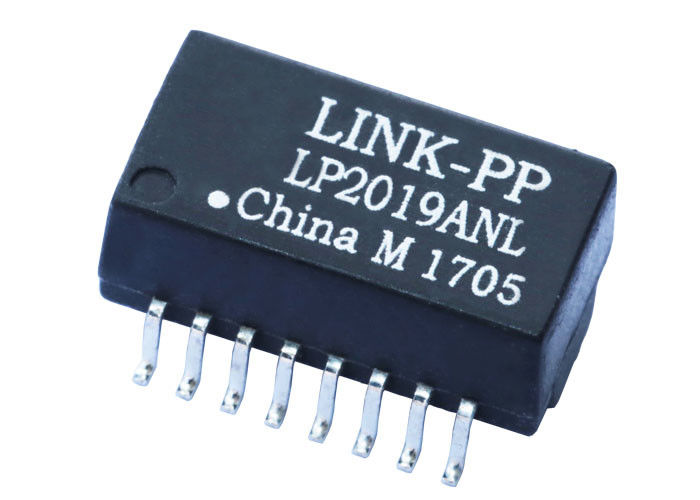

LP2019ANL |
Relação: |
poder 10/100Mbps |
Família: |
Transformador das telecomunicações |
Pinos: |
16pins |
Amostras: |
Disponível livre |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificação: |
749013010 |
Número da peça: |
LP2019ANL |
Relação: |
poder 10/100Mbps |
Família: |
Transformador das telecomunicações |
Pinos: |
16pins |
Amostras: |
Disponível livre |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
| CRUZ 749013010 DE LINK-PP LP2019ANL 100% | |
| Número da peça de LINK-PP | LP2019ANL |
| Número da peça do pulso | 749013010 |
| Velocidade | 10/100BASE-T |
| Número de portos | ÚNICO |
| Aplicação - LAN | ETHERNET (ponto de entrada) |
| Pacote | SMD |
| Temperatura | -40℃ A +85℃ |
| AutomDX | SIM |
| Comentário | MESMOS QUE A VERSÃO DOS NL |
| Configuração RX | T, C, S |
| Configuração TX | T, C, S |
| Construção | QUADRO ABERTO |
| Núcleos pelo porto | 4 |
| Altura do pacote (polegadas) | 0,244 |
| Altura do pacote (milímetro) | 6,20 |
| Comprimento do pacote (polegadas) | 0,50 |
| Comprimento do pacote (milímetro) | 12,70 |
| Largura do pacote (polegadas) | 0,402 |
| Largura do pacote (milímetro) | 10,20 |
| Relação RX das voltas | 1CT: 1CT |
| Relação TX das voltas | 1CT: 1CT |
Especificação elétrica @25℃
relação 1.Turns:
TX=1CT: 1CT RX=1CT: 1CT
perda 2.Insertion:
0.1-100MHz: - 1.0dB MAX
perda 3.Return:
0.1-30MHz: - MINUTO 18dB
30-60MHz: MINUTO de -13dB
60-80MHz: - MINUTO 12dB
4.Crosstalk:
0.1-100MHz: - MINUTO 35dB
5.DCMR:
30MHz: - MINUTO 42dB
60MHz: - MINUTO 36dB
100MHz: - MINUTO 33dB
6.CMRR:
1-100MHz: TIPO de -40dB
7.L: 1-3,6-8:
350uH MINUTO 100KHz 0.1V 8mADC
8.DCR: 1-3,6-8: 0,9 OHMS MAX
9.LK:
1-3 (laço: 16+14): 0.5uH MAX 100KHz 0.1V
6-8 (laço: 11+9): 0.5uH MAX 100KHz 0.1V
10.Cw/w:
(1-3), (16-14): 28pF MAX 100KHz 0.1V
(6-8), (11-9): 28pF MAX 100KHz 0.1V
tensão 11.Isolation: 1500Vrms
temperatura 12.Operating: -40℃~+85℃.
NOTAS:
1.Designed à aplicação de apoio, tal como SOHO (ADSL
modens), LAN-em-cartão-matriz (LOM), cubo e interruptores.
2.Power sobre o Magnetics dos ethernet (ponto de entrada)
capacidade atual das aplicações 3.PoE: 350mA.
várias relações das voltas 4.With.
solda do pico de 5.RoHS “NL” que avalia 255± 5℃.
