Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: HMU2103NL/HMU2103NLT
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
PN: |
HMU2103NL/HMU2103NLT |
Porta: |
Único |
ponto de entrada: |
sem |
Montagem: |
SMD |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
número da peça: |
Transformador/bloqueador de BMS |
PN: |
HMU2103NL/HMU2103NLT |
Porta: |
Único |
ponto de entrada: |
sem |
Montagem: |
SMD |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
número da peça: |
Transformador/bloqueador de BMS |

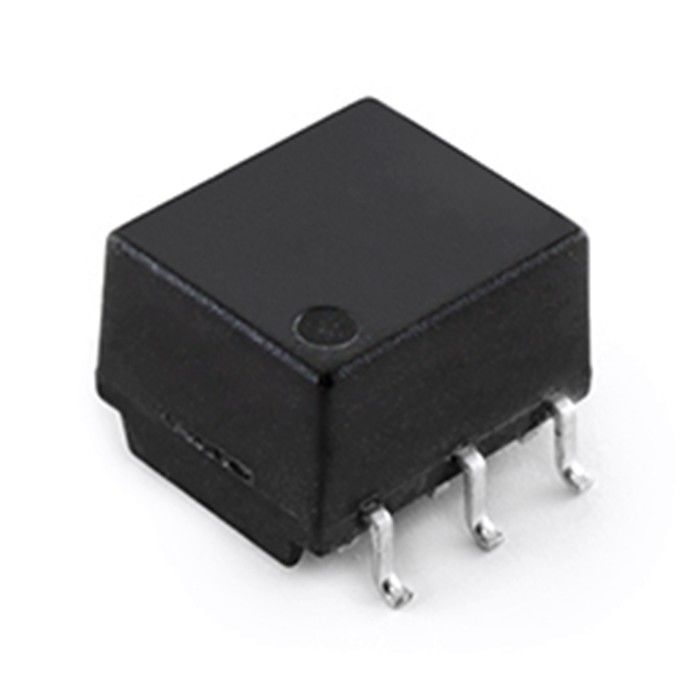

| Transformador de BMS, 2-Ch, 1000 V, +125°C, AEC-Q200 complacente, SMT, Rohs | |
| Número da peça do pulso | HMU2102NL/HMU2102NLT |
| Estado da parte | Ativo |
| Qualitication | Por AEC-Q200 |
| Aplicação-Lan | Transformador/bloqueador de BMS |
| Construção | Quadro aberto |
| Tensão do isolamento | 4300 VDC por 30 segundos |
| Número de canais | 2 |
| Pacote | SMT |
| Resistência de isolação | 400 Megaohms mínimo |
| Tensão de funcionamento | 1000 VDC por 15 anos |
| Indutância | 150µH minuto, 370µH máximo |
| Rohs complacente | YES-RoHS-6 |
| Temperatura de funcionamento | - 40℃ A +125℃ |
| Temperatura de armazenamento | - 50℃ A +125℃ |
| Altura do pacote (polegadas) | 0,192 |
| Altura do pacote (milímetro) | 4,88 |
| Comprimento do pacote (polegadas) | 0,583 |
| Comprimento do pacote (milímetro) | 14,81 |
| Largura do pacote (polegadas) | 0,579 |
| Largura do pacote (milímetro) | 14,7 |
| Relação das voltas | 1,00 + 2% |
| Polaridade | Pelo diagrama esquemático |
Módulos do transformador do Lan
Transformadores prendidos do pulso da necessidade de LANs para a transmissão de pulsos retangulares. Como transformadores convencionais, os transformadores do pulso consistem em um núcleo com um enrolamento preliminar e secundário. A separação galvânico serve para proteger CI sensíveis e dispositivos conectados da polarização da C.C. na linha.
Porque devem transmitir as ondas do pulso que contêm muitos componentes diferentes da frequência resultando do Fourier transformam, seus núcleos devem caracterizar baixas perdas e impedir distorções de forma de onda do pulso através de uma escala de frequência larga. Para encontrar estas procuras, LINK-PP tornou-se da utilização dos transformadores do pulso do LAN de capacidade elevada.
A fim suprimir a intrusão ou a saída do ruído do comum-modo, os transformadores do pulso do LAN são combinados normalmente com os bloqueadores do comum-modo para formar um módulo do transformador do pulso.
Este módulo, é encaixado por sua vez no conector RJ-45 para formar um módulo de conector (figura 1). Assim, para o uso nos conectores RJ-45 padrão, os transformadores do pulso do LAN devem igualmente ser muito compactos.
Nossos clientes:
• Texas Instruments
LINK-PP é o fornecedor preferido do SI.
Dê boas-vindas para visitar o Web site do SI: http://www.ti.com/tool/beaglebk#0
Você olhará nosso logotipo “LINK-PP” na placa de BeagleBone.
• Intel
LINK-PP é o fornecedor preferido de Intel.
LINK-PP LPJG16314A4NL é usado em MinnowBoard máximo de Intel.
FAQ
Q: Quanto tempo prazo de entrega?
A: Série RJ45/RJ11: 12~20 dias
Série de SFP: 25~30 séries de USB dos dias: 7~15 dias
Conector: 7~15 dias
Q: Como posso eu obter a cotação?
A: É útil para nós recomendar o artigo direito se nós conhecemos suas exigências do detalhe
(do número do diodo emissor de luz do porto, protegida ou não-protegido, conduzida ou o duplo, com ou sem o transformador etc.).
O desenho e a cotação serão enviados em conformidade. Naturalmente, é o melhor se nós temos seu desenho.
Q: Posso eu ter amostras?
A: As amostras estão disponíveis para a avaliação.
Q: Estão o OEM & o ODM disponíveis?
A: OEM&ODM são bem-vindos.
