Casa > produtos > Transformadores magnéticos discretos > PT61018AAPEL-S escolhem os módulos LP1198NL do transformador dos ethernet do porto 10/100 BASE-T

PT61018AAPEL-S escolhem os módulos LP1198NL do transformador dos ethernet do porto 10/100 BASE-T

Detalhes do produto

Lugar de origem: Guangdong, China

Marca: LINK-PP

Certificação: UL,RoHS,Reach,ISO

Número do modelo: PT61018AAPEL-S

Termos do pagamento & do transporte

Quantidade de ordem mínima: 400/2000/10K/25K

Preço: $0.06-$3.2

Detalhes da embalagem: T&R

Tempo de entrega: Conservado em estoque

Termos de pagamento: TT, dias NET30/60/90

Habilidade da fonte: 3KK/Month

Obtenha o melhor preço
Destaque:

Magnetics 10/100Base-T

,

Transformador do Magnetics do gigabit

PN:
PT61018AAPEL-S
Classificação:
10/100Base-T
Porta:
Único
ponto de entrada:
sem
Montagem:
SMD
Disponibili de Archivi:
PDF/3D/ISG/Stp/Step/Datasheet
PN:
PT61018AAPEL-S
Classificação:
10/100Base-T
Porta:
Único
ponto de entrada:
sem
Montagem:
SMD
Disponibili de Archivi:
PDF/3D/ISG/Stp/Step/Datasheet

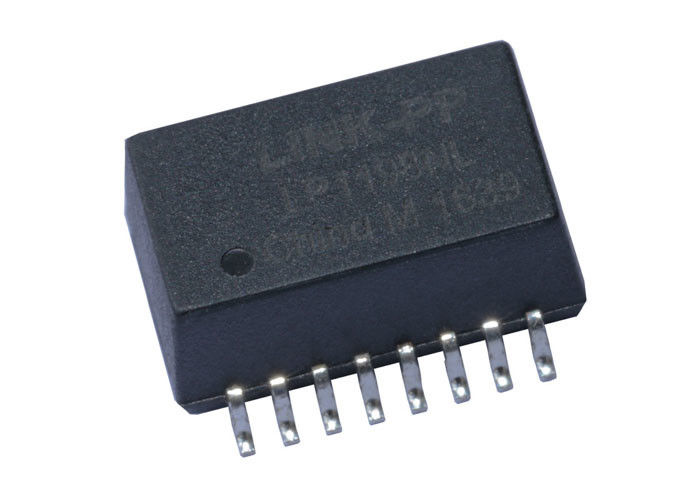

PT61018AAPEL-S escolhem os módulos LP1198NL do transformador dos ethernet do porto 10/100 BASE-T
PT61018AAPEL-S escolhem os módulos LP1198NL do transformador dos ethernet do porto 10/100 BASE-T



Único porto, módulos de 10/100 de transformador dos ethernet de BASE-T, SMD, Rohs
Número da peça de LINK-PP LP1198NL
Número da peça dos Bourns PT61018AAPEL-S
Velocidade 10/100 de BASE-T
Número de portos ÚNICO
Aplicação - LAN ETHERNET (NÃO ponto de entrada)
Pacote SMD
Temperatura - 40 + a 85
AutomDX SIM
Comentário MESMOS QUE A VERSÃO DOS NL
Configuração RX T, C, S
Configuração TX T, C, S
Construção QUADRO ABERTO
Núcleos pelo porto 4
Altura do pacote (polegadas) 0,244
Altura do pacote (milímetro) 6,20
Comprimento do pacote (polegadas) 0,366
Comprimento do pacote (milímetro) 9,30
Largura do pacote (polegadas) 0,500
Largura do pacote (milímetro) 12,70
Relação RX das voltas 1CT: 1CT
Relação TX das voltas 1CT: 1CT


Especificações elétricas (25):

1. Voltas Ratio50KHz, 0.5V

      Lado da microplaqueta: Linha side=1CT: 1CT+_2%

2. Indutância (Ls) 100KHz, 0.1V, polarização da C.C. 12mA:

Lado da microplaqueta: minuto 350uH

3. Inserção Loss1-100MHz: -1.4dB máximo

4. Loss1-30MHz do retorno: Minuto de -16dB

            40MHz: Minuto de -14.4dB

            50MHz: Minuto de -13.1dB

            60-80MHz: Minuto de -12dB

            100MHz: Minuto de -10dB

5. Diferencial à rejeção de modo comum:

            30MHz: Minuto de -45dB

            60MHz: Minuto de -40dB

            100MHz: Minuto de -35dB

6. Crosstalk30MHz: Minuto de -40dB

            60MHz: Minuto de -35dB

            100MHz: Minuto de -30dB

7. Olá!-potenciômetro: minuto 1500Vrms



Campo da aplicação

1) MÉDICO

Equipamento diagnóstico, cirúrgico, monitoração paciente, monitoração paciente, dispositivos à mão, geradores cirúrgicos, diálise da Em-casa

2) TRABALHOS EM REDE

I/O do interruptor, dos routeres, dos servidores & do servidor de Data Center, lâminas do servidor, interruptores do núcleo 100G, cartões do NIC, cremalheira da parte superior 3U & extremidade da cremalheira, o guarda-fogo 40G, os painéis de remendo & o armário da fiação

3)TELECOM/DATACOM

Caixas de set-top, cubo home, telefones celulares, satélites, estações da baía, PBX, trabalhos em rede óticos, dispositivos à mão

3) CONSUMIDOR

Câmaras digitais, gravadores de vídeo, GPS-navegação, reprodutores multimedia portáteis, controladores do jogo, projetores, televisões do LCD, dispositivos à mão

4) SEGURANÇA

Painéis de controle, zonas do alarme de incêndio, dispositivos à mão
