Os transformadores magnéticos dos ethernet de LP1183NLE ESCOLHEM o 1:1 SMT do PORTO

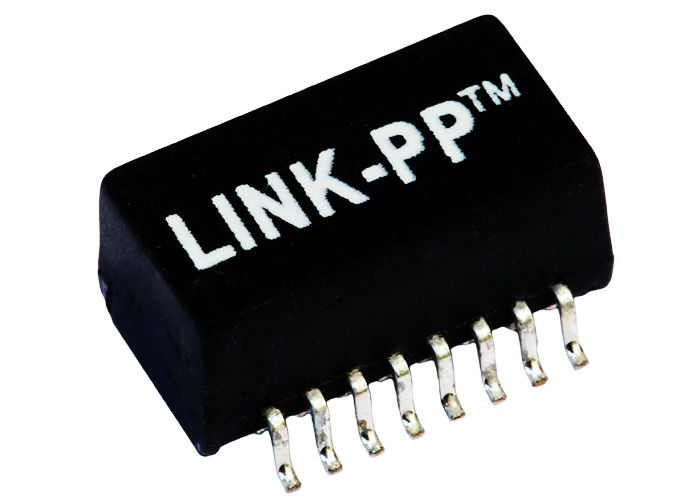

LP1183NLE Ethernet Magnetic Transformers SINGLE PORT 1:1 SMT
LP1183NLE Ethernet Magnetic Transformers SINGLE PORT 1:1 SMT LP1183NLE Ethernet Magnetic Transformers SINGLE PORT 1:1 SMT

Imagem Grande :  Os transformadores magnéticos dos ethernet de LP1183NLE ESCOLHEM o 1:1 SMT do PORTO

Detalhes do produto:
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: LP1183NLE
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Descrição de produto detalhada
Especificações: LP1183NLE P/N: LP1183NLE
MEDIDA: 12.70x9.30x6.20mm Montagem: SMT
Relação: 1CT: 1CT amostras: livre
Disponibili de Archivi: PDF/3D/ISG/Stp/Step/Datasheet
Destaque:

Magnetics 10/100Base-T

,

Transformador do Magnetics do gigabit

Os transformadores magnéticos dos ethernet de LP1183NLE ESCOLHEM o 1:1 SMT do PORTO

1. Número da bobina: Autotransformador 10/100Base-Tx
2. Tensão do isolamento: 1500Vrms
3.Type: Isolamento do transformador dos ethernet de SMT
4. Estrutura da bobina: Toroidal

10/100Base-T escolhem os módulos do transformador do porto

Aplicação
ETHERNET DO LAN
AutomDX
SIM
Comentário
RoHS LP1183NLE complacente
Configuração RX
T, C
Configuração TX
T, C
Construção
MOLDE DE TRANSFERÊNCIA
Núcleos pelo porto
4
Número de portos
QUADRILÁTERO
PWB
NENHUM PWB
Pacote
SMT
Altura do pacote (polegadas)
0,225 ou outro
Altura do pacote (milímetros)
5,715 ou outro
Comprimento do pacote (polegadas)
1,12 ou outro
Comprimento do pacote (milímetros)
28,448 ou outro
Largura do pacote (polegadas)
0,63 ou outro
Largura do pacote (milímetros)
16,002 ou outro
RoHS complacente
YES-RoHS-6
Velocidade
10/100/1000BASE-TX
Temperatura
0 A 70/-40 a +85
Relação RX das voltas
1CT: 1CT
Relação TX das voltas
1CT: 1CT
P/N principal
LP1183NLE

Especificações elétricas (25):



1. Voltas Ratio50KHz, 0.5V
    Lado da microplaqueta: Linha side=1CT: 1CT+_2%
2. Indutância (Ls) 100KHz, 0.1V, polarização da C.C. 12mA:
    Lado da microplaqueta: minuto 350uH
3. Inserção Loss1-100MHz: -1.4dB máximo
4. Loss1-30MHz do retorno: Minuto de -16dB
            40MHz: Minuto de -14.4dB
            50MHz: Minuto de -13.1dB
            60-80MHz: Minuto de -12dB
            100MHz: Minuto de -10dB
5. Diferencial à rejeção de modo comum:
            30MHz: Minuto de -45dB
            60MHz: Minuto de -40dB
            100MHz: Minuto de -35dB
6. Crosstalk30MHz: Minuto de -40dB
             60MHz: Minuto de -35dB
             100MHz: Minuto de -30dB
7. Olá!-potenciômetro: 1500Vrms, 0.5mA, 1Sec
    Lado da microplaqueta à linha lado


Outro parte disponível:


  1. LP1188NL LINK-PP
  2. LP1193NL LINK-PP
  3. LP1193NLE LINK-PP
  4. LP1197ANL LINK-PP
  5. LP1197NL LINK-PP
