Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: LP1101NL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Especificações: |
LP1101NL |
P/N: |
LP1101NL |
Relação: |
RX=1CT: 1CT |
Ethernet: |
1x10/100M |
amostras: |
livre |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificações: |
LP1101NL |
P/N: |
LP1101NL |
Relação: |
RX=1CT: 1CT |
Ethernet: |
1x10/100M |
amostras: |
livre |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

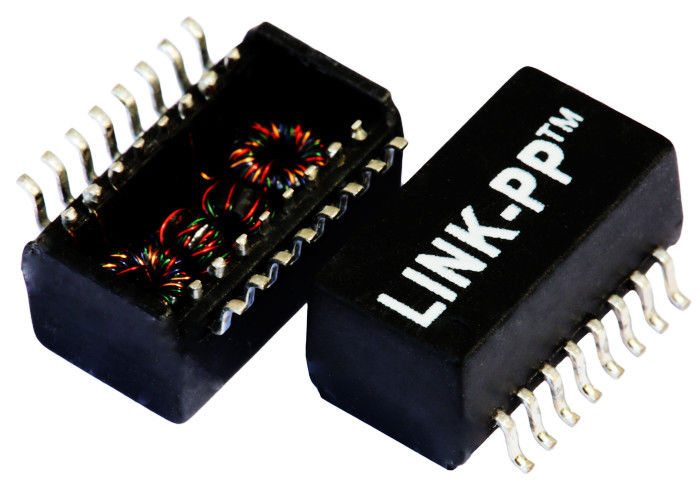

| Único porto, módulos de 10/100 de transformador dos ethernet de BASE-T, SMD, Rohs | |
| Número da peça de LINK-PP | LP1101NL |
| Número da peça do pulso | H1101NL |
| Velocidade | 10/100BASE-T |
| Número de portos | ÚNICO |
| Aplicação - LAN | ETHERNET (NÃO ponto de entrada) |
| Pacote | SMD |
| Temperatura | 0 A 70 |
| AutomDX | SIM |
| Comentário | MESMOS QUE A VERSÃO DOS NL |
| Configuração RX | T, C, S |
| Configuração TX | T, C, S |
| Construção | QUADRO ABERTO |
| Núcleos pelo porto | 4 |
| Altura do pacote (polegadas) | 0,240 |
| Altura do pacote (milímetro) | 6,20 |
| Comprimento do pacote (polegadas) | 0,50 |
| Comprimento do pacote (milímetro) | 12,70 |
| Largura do pacote (polegadas) | 0,366 |
| Largura do pacote (milímetro) | 9,30 |
| Relação RX das voltas | 1CT: 1CT |
| Relação TX das voltas | 1CT: 1CT |
Especificações elétricas @25℃
1.OCL: MINUTO 350uH
@100KHz, 0.1Vrms, 8mADC de viés
relação 2.Turns:
TX=1.25CT∶1CT RX=1CT∶1CT
perda 3.Insertion:
0.1-100MHz: - 1.1dB MAX
perda 4.Return (TIPO do DB):
30MHz: - 20 60MHz: - 14
80MHz: - 11,5
5.Crosstalk (TIPO do DB):
30MHz: - 45 60MHz: - 40
100MHz: - 35
6.DCMR (TIPO do DB):
30MHz: - 42 50MHz: - 37
100MHz: - 33
7.Hipot: MINUTO 1500Vrms
temperatura 8.Operating: 0℃~70℃.
