Casa > produtos > RJ45 vertical Jack > SMT RJ45 vertical Jack 8P8C LPJE660DNL

SMT RJ45 vertical Jack 8P8C LPJE660DNL

Detalhes do produto

Lugar de origem: Guangdong, China

Marca: LINK-PP

Certificação: UL,ROHS,Reach,ISO

Número do modelo: LPJE660DNL

Termos do pagamento & do transporte

Quantidade de ordem mínima: 50/500/1000/25K

Preço: $0.09-$1.85

Detalhes da embalagem: Tab&Reel

Tempo de entrega: Conservado em estoque

Termos de pagamento: TT, dias NET30/60/90

Habilidade da fonte: 3000000/mês.

Obtenha o melhor preço
Destaque:

Conectores RJ45 empilhados

,

multi conector do porto

Especificações:
LPJE660DNL
Equivalente:
LPJE660DNL
Montagem:
SMD, vertical
Aplicação:
Cat5
Terminação:
Solda
LEDs:
Nenhum
Especificações:
LPJE660DNL
Equivalente:
LPJE660DNL
Montagem:
SMD, vertical
Aplicação:
Cat5
Terminação:
Solda
LEDs:
Nenhum

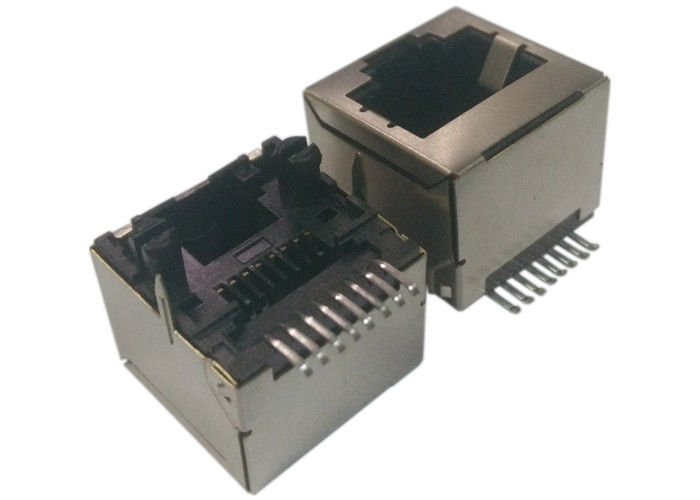

SMT RJ45 vertical Jack 8P8C LPJE660DNL
Entrada vertical 180 D da parte superior de SMT RJ45 Jack 8P8C LPJE660DNL



  • Posição vertical Jack de SMT Rj45 8 sem Magnetics para dentro
  • Entrada superior SMD Rj45 Jack modular com transformadores magnéticos fora
  • 8P8C SMD uma conectividade de 180 graus
  • LPJE660DNL LINK-PP Jack
  • Certificação do UL: Número de arquivo E484635



1. MATERIAL:
ABRIGO - DE ALTA TEMPERATURA. TERMOPLÁSTICO - LCP, COR: VEJA A TABELA, UL94V-0.
TERMINAIS - 0,30 DE BRONZE GROSSOS DE PHOS CHAPEADOS COM
LATA MATTE GROSSA MÍNIMA de 2.03µm Na ÁREA da SOLDA.
OURO (VEJA A TABELA) NA ÁREA LOCALIZADA DA PLACA SOBRE
NÍQUEL GROSSO MÍNIMO de 1.27µm.
PROTETOR - (VEJA a TABELA) 0,196 PREPLATED DE BRONZE de THK COM 2.03µm-3.81µm
LATA MATTE GROSSA SOBRE o NÍQUEL de 0.76µm-2.03µm
UNDERPLATE, OU NÍQUEL de 0.76-2.03µm COM SELETIVO
ABAS CHAPEADAS LATA DA SOLDA
2. A CAVIDADE DO JAQUE CONFORMA-SE ÀS REGRAS DO FCC E
OS REGULAMENTOS PEÇA 68, SUBPARTE F.
DIMENSÕES SUGERIDAS DA ABERTURA DO PAINEL. VEJA
ESPECS. DA APLICAÇÃO. 114-2154 PARA A ESPESSURA DO PAINEL
E RECOMENDAÇÕES DA POSIÇÃO
AFASTAMENTO SUGERIDO ENTRE A PARTE SUPERIOR DO CONECTOR
E ABERTURA DO PAINEL SUPERIOR
EMPACOTADO: FITA & CARRETEL DO BOLSO (POR ESPECIFICAÇÕES DA AIA 481)
LARGURA da FITA do BOLSO - 44mm
PASSO do BOLSO - 24mm
PROFUNDIDADE do BOLSO - 16.7mm
FITA CLARA DA TAMPA, PSA
REBOQUE CLARO da FITA da TAMPA - 1220mm, ENVOLVIDO No CUBO do CARRETEL
CARRETEL PLÁSTICO - DIÂMETRO de 381mm
QUANTIDADE DO PRODUTO - 200 PARTES POR O CARRETEL
CARGO ZERO DA FORÇA DA INSERÇÃO COM DISPOSIÇÃO RECOMENDADA DO PWB
REFERÊNCIA ESTABELECIDA PELO CLIENTE.
O CONECTOR DEVE SER POSICIONADO ATRAVÉS DO ENTALHE DE PAINEL COMO
MOSTRADO À PARTE SUPERIOR DO APOIO DO JAQUE MODULAR PARA O PROTETOR DA FIAÇÃO.
CÓDIGO DA DATA DA FABRICAÇÃO ENCONTRADO APROXIMADAMENTE COMO MOSTRADO.
OS PRIMEIROS 2 DÍGITOS SÃO ANO, SEGUNDOS 2 DÍGITOS SÃO SEMANA DO TRABALHO,
O ÚLTIMO DÍGITO É O DIA DA SEMANA
